Montageoplossingen voor kleine verbindingen
3M productoplossingen voor kleine verbindingen zitten goed vast en gaan langer mee.
Oplossingen voor kleine verbindingsvlakken
Kleine verbindingsvlakken zijn meestal onregelmatig gevormd, zodat er maar een klein oppervlak beschikbaar is voor het aan elkaar hechten van de delen. Hoe kleiner en hoe onregelmatiger de verbinding is, hoe groter de uitdaging om de delen zo stevig aan elkaar te koppelen, dat de verbinding zware slijtage kan weerstaan. Dit zijn over het algemeen insteek- of overlapverbindingen (of een combinatie van de twee). Ze worden vaak gebruikt in sportartikelen, elektronica, meubelbouw, motoren en elektrische componenten.
-

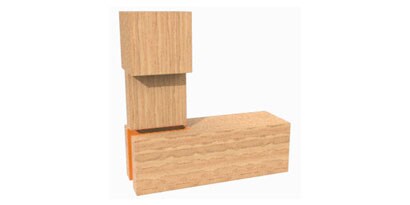

Pen- en gatverbindingen zijn afhankelijk van de sterkte van het hout.
-

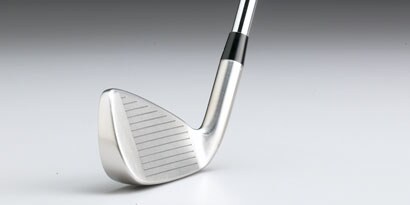

Het shaft-hoselontwerp brengt het momentum van de golfclub bij een slag over op de bal.
-

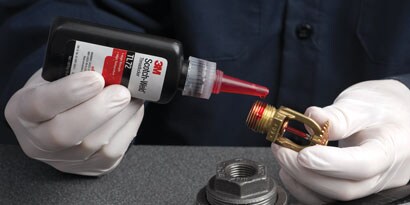

Kleine verbindingen die zijn bevestigd met mechanische bevestigingsmiddelen met schroefdraad leveren een stijve, structurele assemblage op.
-
Kleine verbindingen vereisen doorgaans:
- Vloeistoffen met lage viscositeit voor strak aansluitende onderdelen
- Trillingsbestendigheid
- Zeer hoge sterkte
- Vermogen om ongelijksoortige materialen te verbinden
Veel voorkomende verbindingstypen en belastingen bij kleine verbindingen
-
De meeste kleine verbindingen zijn driedimensionale insteekverbindingen, bijvoorbeeld pen-en-gat- of buis-en-as-verbindingen. Omdat de verbindingen klein zijn en er krachten op worden uitgeoefend vanuit meerdere richtingen, staat de verbinding onder bijna elk type spanning: trek-, compressie-, afschuif- en splijtspanning. Door het insteekontwerp van de verbinding is de lijm bestand tegen de trek-, compressie- en afschuifkracht, terwijl de ondergrond de splijtkracht op de verbinding afleidt.
Afpel- en afschuifbelasting van overlappende verbindingen
-
Sommige kleine verbindingen zijn tweedimensionaal, waarbij het grootste deel van de spanning wordt uitgeoefend als afpel/splijtkracht. In tegenstelling tot paneel-op-frameverbindingen, die een relatief lange lineaire lengte hebben om de belasting over te verspreiden, hebben kleine verbindingsvlakken zeer sterke lijmen nodig, die de uitgeoefende krachten kunnen weerstaan op een zeer klein oppervlak.
Productcategorieën voor kleine verbindingen
-

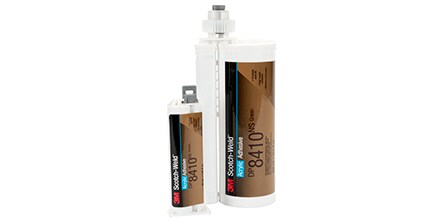

Structurele lijmen op basis van acrylaat, epoxy en urethaan hebben een overlap-afschuifsterkte van meer dan 6,8 MPa (1000 psi). Beste keuze vanwege de hoge sterkte en hoge weerstand tegen vermoeidheid en omgevingsfactoren; speciaal voor hechting van metaal op metaal.
-

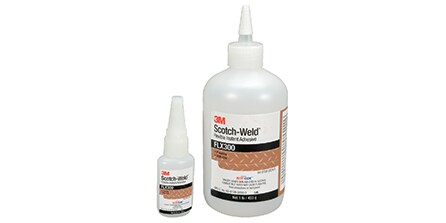

Eéncomponent oplosmiddelvrije lijm die verwerkingssterkte bereikt binnen 5-10 seconden. Vooral geschikt voor kleine hechtlijnen (<10 cm²). Veel gebruikt op rubbers en kunststoffen. Zeer strakke hechtlijnen zijn mogelijk bij vrijwel onmiddellijke volledige verwerkingssterkte.
-

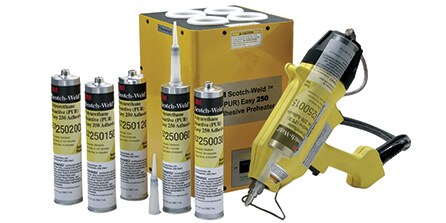

Eéncomponent, warm aangebrachte thermohardende lijm met een grote, directe kleefkracht. Heeft volledig uitgehard een sterkte van meer dan 6,8 MPa (1000 psi). Vooral geschikt voor hout en kunststof.
-

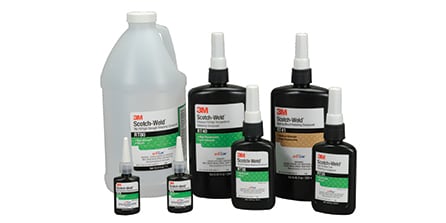

Deze unieke lijmen zijn gemakkelijk te doseren, harden snel uit en bieden een effectieve momentsterkte. Daarnaast zijn ze bestand tegen temperatuur en trillingen, en houden ze vocht en gassen buiten ter bescherming tegen corrosie.
-

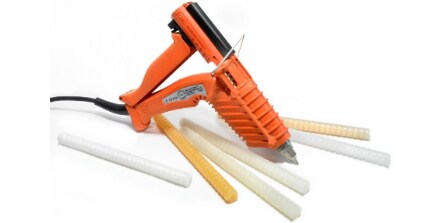

100% vaste, thermoplastische harsen die de vereiste hechtsterkte binnen een paar seconden bereiken. Vooral geschikt voor hout en kunststof.
Prestatiefactoren voor kleine verbindingen
Alle 3M technologieën in de onderstaande tabel worden veel gebruikt voor kleine verbindingen. Aan de hand van onderstaande lijst kunt u de productprestaties met elkaar vergelijken.
-
+ = Goed ++ = Beter +++ = Best
-
Pro-tip
Als een kleine verbinding eerder gelast was, moet deze meestal opnieuw worden ontworpen voor lijmverbindingen. Als bij een kleine verbinding eerder gebruik werd gemaakt van een mechanische bevestigingsmethode voor de vereiste sterkte, is herontwerpen niet altijd nodig en kunnen lijmen worden gebruikt om de sterkte en duurzaamheid van de bestaande bevestiging te verbeteren.
