Paneel op frame en verstevigingsprofiel op paneel bevestigen
Panelen permanent hechten op stijve frames
3M oplossingen voor bevestiging van paneel op frame en verstevigingsprofiel op paneel voor duurzame sterkte
-
Paneel op frame-toepassingen
Paneel-op-frame-toepassingen worden gebruikt om decoratieve of dragende panelen aan te brengen op stijve frames voor ondersteuning. Veelvoorkomende voorbeelden hiervan zijn gevelconstructies, panelen op aanhangers, liftwanden en lichtbakken.
-
Verstevigingsprofiel-op-paneeltoepassingen
Verstevigingsprofielen worden op panelen bevestigd voor extra ondersteuning en stijfheid. Ze worden vaak gezien op panelen van aanhangers, verkeersborden en grote metalen behuizingen.
-
Paneeltoepassingen vereisen doorgaans
- Hechtvermogen voor statische belasting
- Flexibiliteit voor dynamische belastingen of onvoorziene thermische uitzetting
- Vullen van openingen of variatie in pasvorm van begin tot eind
- Waterdichte afdichting
Voorkomende verbindingen en belastingen in paneeltoepassingen
-
Afgezien van een paar uitzonderingen staan paneel-op-frame- en verstevigingsprofiel-op-paneel-constructies bloot aan vergelijkbare belastingen. Over het algemeen heeft een paneel-op-frame- of verstevigingsprofiel-op-paneel-toepassing verticaal en horizontaal de vorm van een overlapverbinding. Een verstevigingsprofiel is ook verlijmd met een verbinding van het overlaptype. Hierbij is de lijm over de hele lengte van het verstevigingsprofiel aangebracht.
-
Afschuifkrachten in paneel-op-frame
In verticale paneel-op-frametoepassingen produceert de zwaartekracht een afschuifspanning omdat het statische gewicht van het paneel de hechting belast. Er kunnen ook afpel- of splijtkrachten aanwezig zijn, maar die kunnen worden beperkt door de belasting te spreiden over een zo groot mogelijke lineaire lengte.
-
Compressie- en trekkrachten in verstevigingsprofiel-op-paneel
Bij verstevigingsprofiel-op-paneeltoepassingen is het gewicht van het verstevigingsprofiel vaak niet groot genoeg om bij te dragen aan de afschuifspanning gegenereerd door de statische last. In plaats daarvan ondervindt het verstevigingsprofiel in deze toepassingen vaak compressie- en trekbelasting wanneer krachten worden uitgeoefend op het paneel, zoals de windkracht op bewegwijzeringsborden. Ook hier kan sprake zijn van enige splijt- en afpelspanning, maar de lange lineaire lengte en het hat-channelontwerp spreiden deze belasting.
Productcategorieën en overwegingen met betrekking tot lijm bij paneel-op-frametoepassingen
-
3M tapes, lijmen, afdichtmiddelen en klikbanden bieden een uitgebreide reeks bevestigingsoplossingen voor panelen op frames en verstevigingsprofielen op panelen. Behoud de elasticiteit, voor dynamische belastingen of om uitzetting bij temperatuurwisselingen mogelijk te maken.
Houd rekening met de volgende factoren wanneer u een product kiest
- Aantal stappen om lijm of tape aan te brengen
- Gebruiksgemak
- Opbouw van sterkte
- Flexibiliteit en expansie van lijmverbindingen
- Hechtvermogen
- Herstellen/verwijderen na uitharding
Productcategorieën
-

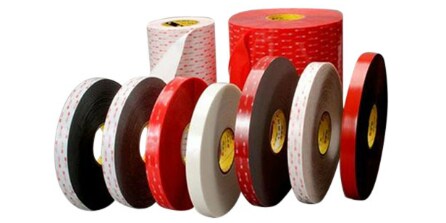

Zeer sterke hechtingstapes zijn een prima alternatief voor schroeven, klinknagels, lasnaden en andere mechanische bevestigingsmiddelen. 3M™ VHB™ Tape biedt onmiddellijke kracht, een zeer goede hechting en dicht bovendien tegelijkertijd af. De visco-elasticiteit van 3M™ VHB™ Tape staat relatieve beweging van onderdelen toe voor thermische uitzetting/krimp. Vooral geschikt voor vlak-op-vlaktoepassingen met een constante dikte van de lijmlaag.
-

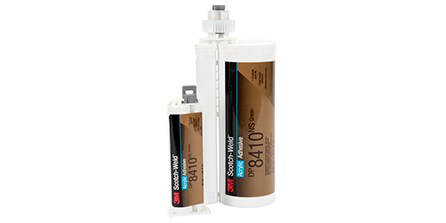

Structurele lijmen op basis van acrylaat, epoxy en urethaan hebben een overlap-afschuifsterkte van meer dan 6,8 MPa (1000 psi). Vooral geschikt voor dunnere lijmranden, onregelmatige vormen en getextureerde oppervlakken waar een hoog draagvermogen essentieel is. Biedt een maximaal draagvermogen en is goed bestand tegen omgevingsfactoren.
-

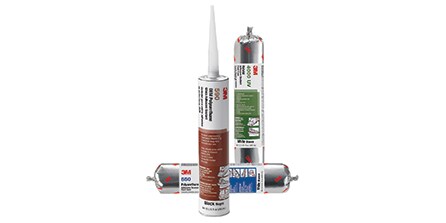

Acrylaat, polyurethaan, nitril en hybride zijn ééncomponent hechtingstechnologieën met uitstekende afdichtingseigenschappen. Deze producten kunnen grotere en onregelmatige gaten vullen en zijn geschikt voor ruwe ondergronden. Uiterst flexibele samenstellingen laten relatieve beweging toe voor thermische uitzetting/krimp.
-

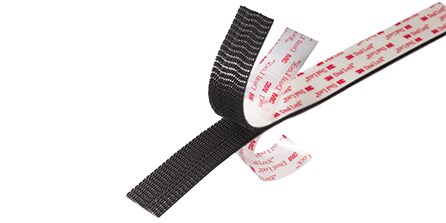

3M™ Dual-Lock hersluitbare bevestigingsmiddelen voor sterke maar gemakkelijk te verwijderen bevestigingsoplossingen. Deze producten zijn bij uitstek geschikt als toegang tot panelen nodig is voor onderhoud of vervanging van een of meer panelen. Meestal aangevuld met 3M™ VHB™ Tape of andere lijmtechnologieën van 3M.
3M oplossingen voor bevestiging van paneel op frame en verstevigingsprofiel op paneel staan garant voor duurzame sterkte
Alle onderstaande 3M technologieën worden veel gebruikt in paneeltoepassingen. Aan de hand van onderstaande lijst kunt u de productprestaties met elkaar vergelijken.
-
+ = Goed ++ = Beter +++ = Best
-
Pro-tip
Voor een hoge verwerkingssnelheid en ultieme sterkte kunt u een combinatie overwegen op basis van zowel lijm als tapes, bijvoorbeeld 3M™ VHB™ Tape met 3M™ Afdichtingslijmen
